Üreges karmester

A Fabmann kiváló minőségű, üreges rézvezetékeket szállít sokféle keresztmetszettel az összetetttől a szabványos profilformáig, és rézcsöveink és üreges vezetőcsöveink a legkülönfélébb mérnöki alkalmazásokhoz alkalmasak. Rendkívül szűk mérettűréssel tudunk négyzet- és téglalap alakú csöveket gyártani 0,8 mm-es és nagyobb szélességtől, és többféle kivitelben kaphatók, mint kemény, félkemény, lágy lágyítás. Üreges vezetőcsöveink kereskedelmi minőségben (DHP minőségű), oxigénmentesen finomított, foszfor deoxidált, oxigénmentes ezüstrézben és elektrolitikus minőségben (ETP minőség) is kaphatók, hogy megfeleljenek a legigényesebb műszaki követelményeknek.

Kik vagyunk?

Egyedi fémgyártó cég vagyunk, szilárd tudással és tapasztalattal a réz és rézötvözet hideghúzása terén. Elkötelezettek vagyunk a kiváló minőségű üreges rézvezetők gyártása iránt, nagyon szűk tűréshatárral, valamint egyedi tervezés alapján éltekercses tekercseket és formázott tekercseket is gyártunk.

Miért Fabmann?

A Fabmann egy üreges vezetékgyártó, amely elkötelezett amellett, hogy mindenféle alakú és méretű terméket gyártson a legigényesebb alkalmazásokhoz, amelyek belső hűtésű csatornákat igényelnek. Nagyon komolyan vesszük a gyártási folyamat teljes irányítását, és ellenőrzési folyamataink kiterjednek a nyersanyagelemzésre, hideghúzásra, kenésre, lágyításra, újrahevítésre, felületi érdességre, egyengetésre, tisztításra, valamint az egyenesség, a csavarás és a tisztaság ellenőrzésére a csomagolás előtt. Minden szállítmányt Fabmann vizsgálati jelentéssel, anyagtanúsítvánnyal szállítunk, amely a kémiai és mechanikai tulajdonságokra egyaránt kiterjed.

Üreges vezetékek típusai és méretei

A Fabmann különféle formájú üreges vezetők széles skáláját tudja gyártani, és a legkisebb külső méret 2 mm 0,5 mm falvastagsággal. Alább a részletek:

Üreges rézhuzal

Négyszögletű rézvezető

Négyszögletű üreges vezető

Négyzet alakú rézvezető

Négyzet alakú üreges vezető

Üreges rézvezető cső specifikációja

Tekintettel arra, hogy a szennyeződések csökkentik a réz elektromos vezetőképességét, ezért nagy tisztaságú oxigénmentes rézből készítünk üreges vezetékeket, nagyon szigorú gyártásellenőrzéssel. Tisztaságának köszönhetően Cu-OFE üreges vezetőink elektromos vezetőképessége 100-102 százalék IACS, hővezető képessége pedig 390 W/Km. Cu-OFE (CW009A) esetében az 5 ppm (0,0005 százalék) maximális oxigéntartalom immunissá teszi az anyagot a hidrogén ridegségével szemben, és biztosítja a biztonságos csatlakozást minden keményforrasztási és hegesztési módszerrel. Szigorú gyártásellenőrzésünk azt jelenti, hogy ellenőrizni tudjuk a teljes gyártási folyamatot az öntéstől az ellenőrzési tanúsítvány aláírásáig, és biztosítjuk termékünk konzisztenciáját tételről tételre.

Különösen a nagy tisztaságú oxigén-{0}}mentes réz ötvöződik ezüsttel (Ag), hogy növelje az ötvözet lágyulási hőmérsékletét és kúszásállóságát anélkül, hogy az egyéb tulajdonságait jelentős mértékben feláldozná. A Fabmann híres rézanyag-gyártókkal dolgozik együtt, hogy csúcsminőségű üreges vezetékeket, négyzet- és téglalap alakú réz- és rézötvözet csöveket, valamint speciális réz- és rézprofilokat gyártson a legigényesebb alkalmazásokhoz. Az üreges vezetékeket gyakran vízhűtő vezetéknek, üreges huzalnak, üreges rézcsőnek, üreges mágneses rézhuzalnak, négyzet alakú rézcsőnek, rézprofilcsőnek, téglalap alakú rézcsőnek, cső alakú buszvezetőnek, indukciós tekercscsőnek és indukciós fűtőcsőnek nevezik.

Rézcsövek gyártási folyamatának szabályozása

Gyártási részlegünk szigorúan ellenőrzi a rézcsövek teljes folyamatát, és mindig kémiai és mechanikai elemzéssel kezdjük, mielőtt a cső- és profilgyártás megkezdődik. Ellenőrzési folyamataink kiterjednek a nyersanyagelemzésre, a hideghúzásra, a kenésre, az izzításra, az újralágyításra, a felületi érdességre, az egyengetésre, a tisztításra és az egyenesség, a csavarás és a tisztaság ellenőrzésére a csomagolás előtt.

1. Rézkohó

2. Réz tuskó

3. réz és rézötvözet elemzése

4. Billett izzítás

5. Mother Tubing hideghúzás

6. Anyacső izzítása

7. Rézcső hideghúzása

8. Félkész rézcső

9. Online ellenőrzés

10. Egyenességi ellenőrzés

11. Belső sugár ellenőrzése

12. Külső sugár ellenőrzése

13. Felületi érdesség ellenőrzése

14. Végső ellenőrzés

15. Csomagolás

Üreges vezető alkalmazása

√ Elektromos járművek (EV) / állórész közvetlen hűtése
√ MRI eszközök / gradiens tekercsek
√ Mágnesek nagy energiájú fizikai alkalmazásokhoz
√ Részecskegyorsítók
√ Generátorok
√ Indukciós kemencék / indukciós fűtés és olvasztás
√ Plazmakutató eszközök
√ Elektrodinamikus rezgésvizsgáló rendszerek
√ Ionbeültetési egységek a mikroáramköri ipar számára
√ Nagy gradiens elválasztók
√  Hullámvezetők
√ Folyadékhűtéses transzformátorok

Egyedi üreges vezetőszakértő

A Fabmann üreges vezetékek széles választékát kínálja egyenes és tekercs formában számos különböző alkalmazáshoz. Arra összpontosítunk, hogy egyedi gyártású üreges vezetékeket biztosítsunk, és olyan vezetőket is szállítunk, amelyekhez ezüsttartalmú réz (Cu-0,04 százalék Ag vagy Cu-0,1 százalék Ag) szükséges a ragyogó hőállóság vagy kúszás esetén ingatlanokat igényelnek. A népszerű specifikáció a négyzet vagy téglalap alakú üreges vezetékek kerek hűtőcsatornával, és a téglalap alakú csatornák is meglehetősen népszerűek. Az üreges vezetékeket gyakran más-más néven nevezik a különböző országokban, és üreges vezetéknek, vízhűtéses vezetőnek, indukciós fűtőcsőnek, cső alakú buszvezetőnek, üreges sörényhuzalnak vagy rézprofil csőnek nevezik.

Sokan tudják, hogy a vízhűtéses mágnesekhez használt üreges vezetők kötései szivárgást okozhatnak, ami balesetekhez vezethet. Ez az oka annak, hogy a hosszú tekercsek nemcsak minimalizálják a szivárgás kockázatát, hanem csökkentik a berendezés gyártási költségét is. Ráadásul a hosszú tekercs rugalmasabban tud reagálni a szerkezet gyors változásaira, mint a rövid tekercs. Üreges vezetékeket a vezeték méretétől függően fa orsóra vagy acél orsóra tekerhetünk. Üreges vezetékünk maximális szélessége 45 mm, egy tekercset 2500 kg-ig tudunk feltekerni.

Egyedi üreges vezető

Egyedi profilú cső

Üreges huzal lágy lágyítás

Indukciós fűtőcső

Négyzet alakú üreges vezető

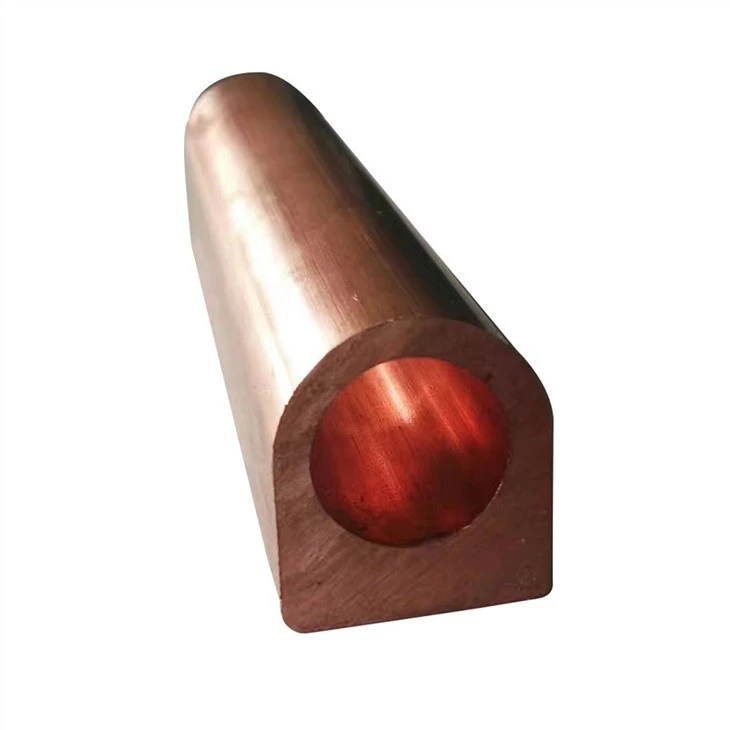

Vízhűtéses vezető

Üreges karmester: A teljes vásárlási útmutató

Mi az üreges vezető?

Az üreges vezetéket, más néven üreges vezetéket úgy tervezték, hogy kiváló elektromos vezetőképességet biztosítson magas hővezetőképesség mellett, és úgy van kialakítva, hogy központi csatornát biztosítson.

Mi az üreges huzal?

Az üreges vezetéket, más néven üreges vezetéket úgy határozzák meg, mint a kábelvezetőt, amely úgy van kialakítva, hogy központi csatornát biztosítson. Bármely üreges vezetőfelületen belül az elektromos tér nulla, feltéve, hogy az adott tartományban nincsenek töltések. Az elektrosztatikában a jó vezetőben a szabad töltések csak a felületen vannak.

Mi az üreges vezető elektromos mezője?

Köztudott, hogy az üreges vezető belsejében nincs elektromos mező, még akkor sem, ha kívül vannak töltések. A vezető elektrosztatikus pajzsként működik, és ez csak akkor igaz, ha a vezetőt állandó potenciálon tartják.

Üreges vezetők típusai

Az üreges vezetés és a hideghúzás előnyei miatt az üreges vezetékgyártók nagyon kevés különböző típusú üreges rézvezetőt tudnak készíteni:

✔Téglalap alakú téglalap alakú, négyzet alakú, duplalyukú, felül vagy kerek lyukkal, vékony falú vagy vastag falú.

✔Négyzet alakú négyzet alakú, ovális vagy kerek lyukkal, vékony falú vagy vastag falú.

✔Különleges forma kerek lyukkal, vagy ovális lyukkal, vékony falú vagy vastag falú.

✔Kerek forma speciális alakú furattal, vékony falú vagy vastag falú.

A Fabmann 2 mm x 2 mm-től 100 mm szélességű kis vezetékeket tud gyártani, és nagyon tapasztalt gyártómérnökeink minden kihívást meg tudnak oldani, legyen szó bonyolult szerszámokról vagy szűk gyártási tűrésről.

Miért használnak üreges vezetőt?

Úgy tűnik, az A/C többnyire a vezető felületén halad, és akkora áramot tud szállítani, mint egy szilárd, anélkül, hogy súlya lenne. Ezenkívül az alábbiakban további előnyökkel jár:

✔ Az üreges vezeték átmérője nagyobb, mint az azonos áramkapacitású tömör vezetőké.

✔ A koronaveszteség a vezető nagy átmérője miatt megszűnik.

✔Az üreges vezető bőrhatása kisebb, mint a sodrott vezetőé.

✔Az üreges vezető induktivitása kisebb, mint a tömör vezetőé.

Az üreges vezető előnyei

Üreges vezetőink új lehetőségeket kínálnak a villanymotorok hűtésére, az állórész tekercseken lévő belső hűtőnyílás pedig hatékony hőátadást tesz lehetővé a magból – pontosan onnan, ahol a hő keletkezik. A levegős hűtés jelentősen javítja a teljesítményt, a folyadékhűtés pedig még inkább. Az üreges vezetékek sajátosságai miatt egyre növekszik az igény a különböző külső méretek és furatméretek iránt. Ez az oka annak, hogy oly sok vásárló nagyon szívesen keres négyzet alakú üreges vezetéket, kerek vagy téglalap alakú hűtőcsatornával.

Ezenkívül a vízhűtéses mágnesben minden csatlakozás szivárgást okozhat. Ezért minél hosszabbak az egyes tekercsek vagy üreges vezetők, annál kisebb a kockázat. A mágnesen belüli csatlakozások teljes kiküszöbölése érdekében gyártó csapatunk a hosszú üreges vezetékek gyártásának folyamatos fejlesztésén dolgozik. Az alábbiakban összefoglaljuk az üreges rézvezető előnyeit:

✔ Kiváló elektromos és hővezető képesség

✔ Kiváló szerkezeti integritás

✔ Kiváló mechanikai tulajdonságok

✔ Magas kúszásállóság

Mire használják az üreges vezetékeket?

Az üreges vezeték előnyeinek köszönhetően három fontos karakterrel rendelkezik az alábbi távvezetékeknél:

✔ Javítja a hőelvezetést

✔ Csökkentse a koronaveszteséget

✔ Csökkenti a bőrhatást.

Üreges vezető bőr hatás

Annak a ténynek köszönhetően, hogy a belső hűtőnyílás hatékony hőátadást tesz lehetővé a magból - pontosan abból a forrásból, ahol a hő keletkezik. Az üreges vezetőt általában a vezető belső hűtésére használják azáltal, hogy lehetővé teszik a gáz vagy folyadék átáramlását a vezetőn belül, ezért az üreges vezetőket széles körben használják a következő alkalmazásokban:

✔ Áramfejlesztők

✔ Indukciós kemence

✔ Hullámvezetők

✔ Mágneses rezonancia képalkotó (MRI) készülék

✔ Mágnes a nagy energiáért

✔ Részecskegyorsítók

✔ Plazma eszköz

✔ Radiátor

✔ Hőcserélők

Miért használják széles körben az oxigénmentes rezet üreges vezetőként?

Az oxigénmentes foszfortartalmú rezet (CU-OFE) jellemzően szerkezeti és hőtechnikai alkalmazásokhoz használják, ahol a rézanyag elég magas hőmérsékletnek van kitéve ahhoz, hogy hidrogén- vagy pontosabban gőzriedéket okozzon. Az oxigénmentes réz egyfajta tiszta rézötvözet, amelyet nagymértékben finomítottak 0,5 százaléknál alacsonyabb oxigénkoncentrációig. Ebben az állapotban az ötvözetek megőrzik fémes tulajdonságaikat, de mentesek az oxigéntől és minden tiszta rézötvözet oxidálatlan (oxigénmentes) formában. A tiszta réz nagyon reakcióképes a nedvességgel, ezért számos elektrokémiai alkalmazásban használhatatlan elektródaként. Az oxigénmentes változat jobb ellenállást mutat az oxigénnel szemben, ezért oxigénmentes ellenionos vezetőként használják számos alkalmazásban, mint az oxigéntartalmú megfelelőjét.

Mivel az oxigénmentes réz a nikkelhez és a rozsdamentes acélhoz hasonló elektromos vezetőképességet és mechanikai tulajdonságokat mutat, ezért széles körben használják különféle ipari alkalmazásokban. Az egyik legfigyelemreméltóbb tulajdonsága a rendkívüli elektromos és mechanikai vezetőképessége. Ez a minőség lehetővé teszi a réznek, hogy nagyszámú elektromos áramot könnyen vezet. Így akkumulátorkábelekhez, indukciós tekercsekhez, vékonyréteg-tranzisztorokhoz, vákuumcsövekhez, vékonycsöves motorokhoz, indukciós fűtőkemencékhez, térfűtőkhöz és az űrben használt fűtési rendszerekhez használják.

Miért használnak nagy tisztaságú rézet az üreges vezetők?

Sokan tudják, hogy az üreges vezetőket úgy tervezték, hogy nagy kapacitást biztosítsanak az elektromos motorok hűtésére, és az állórész tekercselésein lévő belső hűtőnyílás hatékony hőátadást tesz lehetővé a magból - pontosan onnan, ahol a hő keletkezik. A levegővel történő hűtés jelentősen javítja a teljesítményt, a folyadékhűtés pedig még inkább. A nagy tisztaságú rézminőségek tökéletes anyagok, mert mindegyikük nagyon magas elektromos és hővezető képességgel, jó hegesztéssel és kiváló forrasztási tulajdonságokkal rendelkezik, és ezek a kiváló tulajdonságok az üreges vezető által megkövetelt tökéletes karakterek. Hat nagy tisztaságú rézfajta létezik, amelyeket széles körben használnak üreges vezetékekhez, és mindegyik kissé eltérő elektromos és hőteljesítményű. Az alábbiakban összefoglaljuk ezeket a rézminőségeket:

✔ A C10100 oxigénmentes elektronikus réz, más néven OFE, 99,99 százalékos tisztaságú réz, kevesebb mint 5 PPM oxigéntartalommal. Minimum 101 százalékos IACS vezetőképességi besorolást tud elérni, és gondosan szabályozott, oxigénmentes környezetben kerül végleges formába. A C10100 különböző jelölési kódokkal rendelkezik a különböző országokban, az alábbiak szerint:

✔ A C10200 (Cu-OF) egy nagy tisztaságú, oxigénmentes, nem foszfor-deoxidált réz, amely nem tartalmaz vákuumban elpárologtató elemeket. Nagyon magas elektromos és hővezető képességgel, jó hegesztéssel és kiváló forrasztási tulajdonságokkal rendelkezik. Kiváló hideg- és melegalakító tulajdonságokkal rendelkezik, és jó korrózióállósággal rendelkezik, különösen atmoszférában az oxidréteg jó tapadásának köszönhetően. A Cu-Of jelölési kódja a különböző országokban eltérő, az alábbiak szerint:

✔ A Copper C12000 egy foszforral deoxidált réz (Cu-DLP), amely korlátozott, közepes mennyiségű maradékfoszfort tartalmaz, és jó elektromos vezetőképességgel, kiváló hegesztési és forrasztási tulajdonságokkal rendelkezik.A Cu-DLP ellenáll a légköri korróziónak (természetes és ipari), mint például a zöldes védőpatina kialakulása a rézbázissók, például szulfátok, kloridok tengeri környezetben, nitrátok és karbonátok képződése miatt. Ezért széles körben használják ipari és ivóvízhez, vizes és lúgos oldatokhoz (nem oxidáló), tiszta vízgőzhöz (gőzhez), nem oxidáló savakhoz (oldatban oxigén nélkül) és sókhoz, semleges sóoldatokhoz. Gyakorlatilag ellenáll a feszültségkorróziós repedéseknek.

A Cu-DLP azonban nem ellenálló:

* Oxidáló savak,
 * cianidot tartalmazó oldatok,
 * ammónia vagy halogének,
 * Víztartalmú ammónia és halogénezett gázok,
 * Hidrogén-szulfid,
* Tengervíz, különösen nagy áramlási sebesség mellett.

Kiválóan formázható, akár melegen, akár hidegen. Különböző országokban eltérő megnevezési kóddal rendelkezik, az alábbiak szerint:

✔ A réz C12200 egy foszforral deoxidált réz (Cu-DHP), amely legalább 99,9 százalékos rezet és 0,02 százalék foszfort tartalmaz, a legszélesebb körben használt réz csőben és csőben, de széles körben elterjedt lemez- és szalagelemekhez is. A Cu-DHP egyik fő előnye, hogy a redukáló atmoszféra során mentes a hidrogén ridegségre való érzékenységétől. Az elektromos és hővezető képesség alacsonyabb a Cu-ETP-hez képest, de számos alkalmazáshoz megfelelő, erre példa a szalagok széles körben történő felhasználása légkondicionálási és hűtőcsövek előállításához gázárnyékoló ívhegesztési technikákkal. Különböző országokban eltérő megnevezési kóddal rendelkezik, az alábbiak szerint:

✔ A C11040 rézötvözetet elektrolitikusan szívós szurokréznek nevezik, és rúd és huzal formájában kapható. Ez az ETP Copper ötvözet a legszélesebb körben használt rézminőség, amely univerzálisan használható elektronikai alkalmazásokban, mivel rendkívül magas elektromos vezetőképességgel rendelkezik, amelyet csak a tiszta ezüst múlhat felül, valamint kiváló szakító-, forraszthatósági és korróziós jellemzői, így az elsődleges választás az alacsonyabb igényű alkalmazásokhoz. ellenállás. Ez egy enyhén ötvözött réz, amelyet öntéshez fejlesztettek ki, és a különböző országokban eltérő jelölési kóddal rendelkezik, az alábbiak szerint:

✔ A C11000 réz, más néven elektrolitikusan szívós szurokréz (Cu-ETP), a legszélesebb körben használt réz az elektromos és hővezető képesség, a korrózióállóság, a hideg és meleg megmunkálhatóság, a jó kovácsolhatóság és az esztétikai szépség kombinációja miatt. Oxigéntartalma miatt a forrasztási és hegesztési tulajdonságok korlátozottak. Ezt a rezet minimális mennyiségű 99,90 százalékos réz és minimális elektromos vezetőképessége 100 százalékos IACS (International Heat Copper Standard) jellemzi. Különböző országokban eltérő megnevezési kóddal rendelkezik, az alábbiak szerint:

Miért használnak oxigénmentes rezet üreges vezetőként?

Az oxigénmentes foszfortartalmú rezet (CU-OFE) jellemzően szerkezeti és hőtechnikai alkalmazásokhoz használják, ahol a rézanyag elég magas hőmérsékletnek van kitéve ahhoz, hogy hidrogén- vagy pontosabban gőzriedéket okozzon. Az oxigénmentes réz egyfajta tiszta rézötvözet, amelyet nagymértékben finomítottak 0,5 százaléknál alacsonyabb oxigénkoncentrációig. Ebben az állapotban az ötvözetek megőrzik fémes tulajdonságaikat, de mentesek az oxigéntől és minden tiszta rézötvözet oxidálatlan (oxigénmentes) formában. A tiszta réz nagyon reakcióképes a nedvességgel, ezért számos elektrokémiai alkalmazásban használhatatlan elektródaként. Az oxigénmentes változat jobb ellenállást mutat az oxigénnel szemben, ezért oxigénmentes ellenionos vezetőként használják számos alkalmazásban, mint az oxigéntartalmú megfelelőjét.

Mivel az oxigénmentes réz a nikkelhez és a rozsdamentes acélhoz hasonló elektromos vezetőképességet és mechanikai tulajdonságokat mutat, ezért széles körben használják különféle ipari alkalmazásokban. Az egyik legfigyelemreméltóbb tulajdonsága a rendkívüli elektromos és mechanikai vezetőképessége. Ez a minőség lehetővé teszi a réznek, hogy nagyszámú elektromos áramot könnyen vezet. Így akkumulátorkábelekhez, indukciós tekercsekhez, vékonyréteg-tranzisztorokhoz, vákuumcsövekhez, vékonycsöves motorokhoz, indukciós fűtőkemencékhez, térfűtőkhöz és az űrben használt fűtési rendszerekhez használják.

Hol vásárolhat oxigénmentes üreges rézvezetőt?

Egyedi gyártású üreges érintkezőnket mindig megtalálja a Fabmann-nál, székhelyünk Sanghajban, Kínában található. Elsősorban egyedi gyártási megoldást kínálunk mindenféle kiváló minőségű üreges vezetékhez, nagyon szűk tűréssel. Az üreges vezetékeket futárral, légi vagy tengeri szállítással tudjuk szállítani. Az új projektek fejlesztéséhez többnyire futárt használnak, és olyan neves szállítmányozó cégekkel dolgozunk együtt, mint a DHL, UPS és FEDEX, és kiváló minőségű üreges vezetőmintáink 4-6 héten belül megérkeznek Önhöz, beleértve a szerszámok átfutási idejét is.

Hogyan működik az üreges vezető?

Az üreges vezető belsejében lévő töltés töltéseloszlást hoz létre a vezető külső felületén, és ez az indukált töltéseloszlás elektromos mezőt hoz létre a zárt vezetőn kívül.

Miért nincs töltés egy üreges vezetőben?

Gauss törvénye szerint egy üreges vezető gömb belsejében nincs elektromos tér, így a töltésnek a felületről a középpontba mozgatása nem igényel munkát. Ezért a felület és a középpont közötti potenciálkülönbségnek nullának kell lennie. Ez kétféleképpen magyarázható – elméletileg a Gauss-törvény használatával, amely szerint a közeli felületen belüli mező vagy fluxus egyenlő az adott térfogatban bezárt nettó töltéssel osztva a közeg permittivitásával. Egy üreges gömbben, amikor a töltés a gömbök felületén van, nincs töltés a gömbön belül, mivel minden töltés a felszínen van. Ezért a gömbön belül nincs elektromos tér. Másodszor, tekintsük ugyanazt a gömböt egyenletes pozitív töltéseloszlással a felületen. Mivel a felület minden területén van töltés, a felület minden pontja egy kifelé irányuló mezőt ad a gömb belsejében lévő pontnak, és a nettó hatás nulla, mivel minden térvonal kioltja a vele szemben lévő másik térvonalat. Szó szerint ez olyan, hogy az ajtót mindkét oldalon benyomva az ajtó nem mozdul.

Mi az üreges vezetékek szigetelése?

A szigetelt üreges vezeték azt jelenti, hogy az üreges vezető teljes egészében szigetelőanyaggal van bevonva az elektromos biztonsági előírásoknak megfelelően.

Hol használ üreges vezetéket?

Az üreges vezetőket többnyire nagyáramú váltakozó áramú vezetékekben használják kapcsolótelepeken, mivel a váltakozó áramú áramok átvitele bőreffektusnak nevezett hatást fejt ki. Ez azt jelenti, hogy a váltakozó áram nem egyenletesen folyik a vezeték keresztmetszetén, hanem kifelé folyik.

Melyik réz vagy rézötvözet a legjobb anyag üreges vezetőhöz?

A legtöbb nagy tisztaságú réz alkalmas üreges vezetékek gyártására, azonban a CU-ETP (C11000) gyártási folyamatából adódóan nyilvánvaló hátránya van. Amíg a forró rezet az öntőkerékre vagy a szállítószalagra öntik, ki van téve a környezeti levegőnek. Következésképpen a réz kis mennyiségű oxigént vesz fel belőle, és ez nagyon sok alkalmazásnál nem jelent problémát, de bizonyos területeken már ez a csekély mennyiségű oxigén is kiváltja az úgynevezett "hidrogén-betegség" összehúzódását.

Ha kiváló hőállóságra vagy kúszási tulajdonságokra van szüksége, a Fabmann az ezüsttartalmú réz (Cu-0,03 százalék Ag vagy Cu-0,01 százalék Ag) használatát javasolja a legjobb megoldásként. Az ezüsttartalmú réz magas elektromos és hővezető képességgel rendelkezik, bázisa oxigénmentes réz. Ezért keményforrasztási és hegesztési tulajdonságai jobbak, mint az elektrolitikusan szívós szurokréz (ETP). De természetesen ez a két minőség valamivel drágább a többi nagy tisztaságú rézminőséghez képest.

Hogyan készítsünk rézvezetőt?

Általában három módszer létezik a rézvezetők gyártására:

✔ Extrudálás hideghúzással, a gyártási folyamat félfolyamatos öntés kerek tuskó → extrudálás → hideghengerlés → hideghúzás → tekercshúzás → tekercselés → izzítás. Közülük ez a két folyamat, a félig folyamatos öntési körforgácsolás és az extrudálás a kulcstényezők az üreges rézvezetékek folyáshatárának és mechanikai minőségének meghatározásában. A tökéletes kerek tuskó és az ésszerű extrudálási eljárás a minőségi üreges rézvezetők előfeltétele. Mivel az extrudálás deformációs jellemzői szigorú követelményeket támasztanak az öntött tuskó minőségére vonatkozóan, a kerek tuskó bármilyen hibája a rézvezető csövekhez kerül. A hibák gyakran okoznak feszültségkoncentrációt plasztikus deformáció révén.

✔ Speciális öntés, a gyártási folyamat olvasztás → öntés → szalagfelület tisztítás → szárítás → tekercselés → hengerlés → élvágás → harangkemencés izzítás → felületkefe → befejező hengerlés → folyamatos kemence izzítás. Ez egy új eljárás az oxigénmentes rézvezetők előállítására, amelyet először a kínai Gépipari Minisztérium Shanghai Kábelkutató Intézete fejlesztett ki. Fejlett folyamattechnológiával, jó termékminőséggel, alacsony egységnyi energiafogyasztással, rugalmas és változatos termelési fajtákkal és specifikációkkal, valamint erős alkalmazkodóképességgel rendelkezik. Ez egy ideális eljárás rézvezetők és rézanyagok feldolgozására, a három hulladékszennyezés és a kisebb befektetés jellemzői miatt.

✔ Folyamatos öntés és hengerlés, az olvadt rezet öntőkerékre vagy szállítószalagra öntik, így végtelenített szál formáját öltik. Miközben továbbra is megőrzi olvadáshőjét, egy többlépcsős meleghengerműben táplálják át, ahol folyamatos öntött huzalrá alakítják át, amely a kábelek, szálak és ultrafinom huzalok előállításának kiindulási terméke.

E három gyártási megoldás közül az extrudálással készült üreges vezető minősége a legjobb, de az előállítási költsége viszonylag magasabb. Míg a folyamatos öntés és hengerlés viszonylag olcsó, az anyag nem olyan szilárd, mint az extrudálás.

Mi az alumínium üreges vezető?

Az alumínium üreges téglalap alakú vezető a gyűjtősínek népszerű opciója lett, és az egyik kulcsfontosságú anyag az erőátviteli és transzformációs rendszerben. Létfontosságú szerepet játszik az átviteli és transzformációs rendszer, valamint az erősáramú berendezések biztonságos és megbízható működésében. Üreges csőszerkezetű, fényes felülettel, akárcsak a réz üreges vezető. Az alumínium üreges vezetékeket főként túláramvezetőként használják az elektromos hálózat átviteli vezetékei és az alállomási transzformátorok, a távvezetékek áthidalóinak összekötésére. Ez egy új vezető, amely felváltja a hagyományos téglalap alakú, rés alakú, rúd alakú gyűjtősínt és rugalmas vezetéket. Napjainkban az átviteli és transzformációs rendszer, valamint az erősáramú berendezések biztonságos és megbízható működésében játszik szerepet.

Miért használnak alumínium vezetőt?

Az alumínium ingadozása nem olyan illékony, mint a réz, ami jobb anyagtervezést tesz lehetővé. Ráadásul az alumínium jobb vezetőképesség-tömeg arányt biztosít, mint a réz, ezért elektromos hálózatok huzalozására is használják, beleértve a légi távvezetékeket és a helyi áramelosztó vezetékeket, valamint egyes repülőgépek tápkábelezésére is. Az alumínium a réz vezetőképességének 61 százaléka, de a réz tömegének csak 30 százaléka. Ez azt jelenti, hogy egy csupasz alumíniumhuzal feleannyit nyom, mint egy csupasz rézhuzal, amelynek elektromos ellenállása azonos. De nagyobb az ellenállása a rézhez képest, ezért nagyobb az esélye az oxidfelület kialakulásának, ami melegítést eredményez. Az alábbiakban az alumínium és a réz tulajdonságainak összehasonlítása látható:

Alumínium és réz tulajdonságok

Milyen szempontokat kell figyelembe vennie, amikor Kínából vásárol üreges vezetékeket?

Nagyon kevés tényezőt kell figyelembe vennie, és a gyártási minőségi szabványoknak meg kell felelniük a BS EN 13602: 2013 szabványnak.

✔ Nyersanyag tanúsítvány

✔ Harmadik fél vizsgálati tanúsítványa, ha az anyag kémiai összetétele kritikus, például oxigén- és réztartalom

✔ Méretek és tűrések

✔ Kémiai összetétel

✔ Elektromos és mechanikai tulajdonságvizsgálati jegyzőkönyv

✔ Felületi állapot

Mennyibe kerül az üreges vezeték szerszámozási költsége?

Az üreges vezetők (alumínium és réz) szerszámköltsége a vezeték méretétől függően változik, és általában minél nagyobb a méret, annál magasabb a szerszámköltség. Ez néhány száz dollártól néhány ezer dollárig terjed, és az üreges vezetékek bonyolultságától is függ. A nagyon kicsi (néhány milliméter széles) üreges vezetékek szerszámozása speciális ötvözetet igényel hanglágyítási eljárással a precíziós hideghúzási eljárás követelményeihez.

Üreges vezetéktípusok méretei

A Fabmann különféle formájú üreges vezetők széles skáláját tudja gyártani, és a legkisebb külső méret 2 mm 0,5 mm falvastagsággal. Alább a részletek:

Üreges vezető ára

Üregesvezető-gyártóként a Fabmann versenyképes árat kínál, mivel a legtöbb gyártási tevékenység házon belül történik, mint például az olvasztás, izzítás, hideghúzás és tesztelés, valamint nagyon jól tájékozott gyártó- és szerszámmérnökeink vannak, akik mindig megtalálják az optimalizált megoldást a gyártási folyamat szempontjából. és szerszámozás. Értékesítési csapatunk legfeljebb 3 napon belül árat kínál, beleértve a gyártási költséget, a réz nyersanyag költségét és a szerszámköltséget.

Az üreges vezető minimális hajlítási sugara

Szabványos minimális hajlítási sugarunk a vezető szélessége 3-szorosa, és a rézvezető falvastagsága alapján kisebb sugarat is készíthetünk.

Egyedi gyártási szolgáltatás üreges vezetékekhez

Üreges vezetékekhez meglehetősen kiterjedt egyedi gyártási szolgáltatást kínálunk, szolgáltatásunk főként a következő tevékenységekre terjed ki:

✔ Egyedi üreges vezetékek hideg húzása

✔ Üreges vezetékek tekercselése

✔ Insolációs fólia felcsavarása az üreges vezetékekre

✔ Üreges vezetékek gyártása (hegesztés, hajlítás, marás és CNC) állórészek és rotorok alkatrészeinek előállításához

2mm 150mm szélességtől üreges rézvezetőt tudunk készíteni, igény szerint egyenes és tekercses kivitelben is.

A Fabmann kínál szigetelést az üreges vezetékeken?

Igen. A szigetelés egyértelmű specifikációja nagyon fontos, ezért részletes szigetelési követelményt kell megadnia, és egyedi tervezések alapján is tudunk éltekercses tekercseket és formázott tekercseket gyártani.

Minőségbiztosítás és garancia

Gyártási részlegünk szigorúan ellenőrzi az üreges vezetékcsövek teljes folyamatát, és mindig kémiai és mechanikai elemzéssel kezdjük, mielőtt a cső- és profilgyártás megkezdődik. Ellenőrzési folyamataink kiterjednek a nyersanyagelemzésre, hideghúzásra, kenésre, izzításra, újramelegítésre, felületi érdességre, egyengetésre, tisztításra és az egyenesség, a csavarodás és a tisztaság ellenőrzésére. A Fabmann egy év minőségi garanciát vállal minden általunk szállított üreges réz vezetékre, és a szállítmányunkkal együtt ellenőrzési jelentést is kap, akár egy darab, akár tömeges rendelésről van szó.

Minimális rendelési mennyiség

Ez a rézminőségtől függ, a standard MOQ általában 500 kg egy üreges vezetési típus esetén, de ha a projektje kevés különböző modellt tartalmaz, modellenként 250 kg-ra csökkenthetjük.

Gyártási átfutási idő

Normál gyártási időnk egy új egyéni modell esetében 30-45 nap, a szerszámozási idő pedig általában körülbelül 10-15 nap. Ha tekercselési és szigetelési szolgáltatásra van szüksége, az további 10-20napot vesz igénybe.
